(Construction amateur) - Scope ESR mesure

Fiche 70436

Identité

Marque : (Construction amateur)

(Construction amateur)

Modèle : Scope ESR

Année : 2010?

Caractéristiques
Fonctions : mesure - caractéristiques tirées de : https://www.doctsf.com -

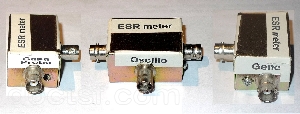

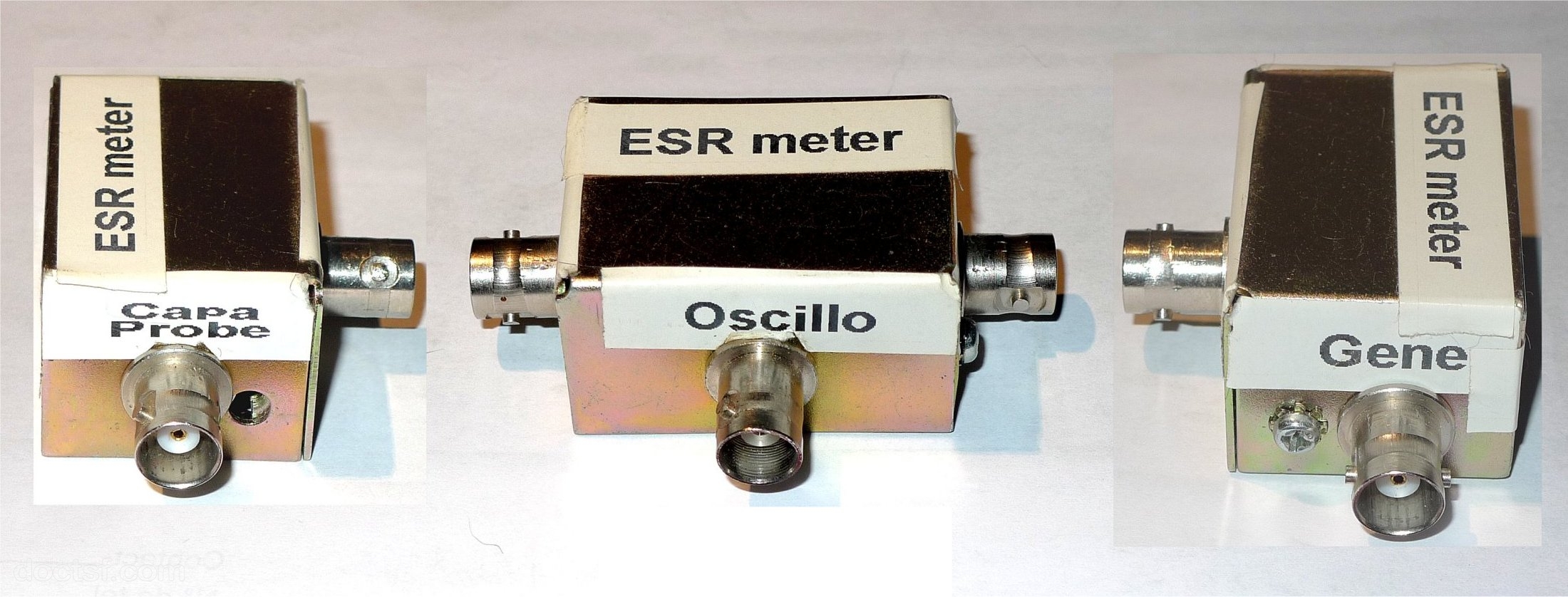

Prises : 3 socles BNC: In Générateur, Out oscillo, In condo
Commentaires : Montage simple pour évaluer l'ESR d'un condensateur supérieur ou = à 1µF, à l'aide d'un oscillo et d'un générateur fournissant un signal sinusoïdale de 100KHz et d'amplitude 5mV. Le montage comprend un diviseur de tension réalisé par une résistance de 2.7Kohms en série entre le générateur et le condensateur à mesurer et une résistance de 5,6ohms un coté à la masse (voir le document joint). D'après un article de M. Mayerhofer.

1 schéma ou document technique (notice) disponible pour le modèle Scope ESR (Construction amateur) ! Voir ci-contre pour télécharger gratuitement

Dans la collection de f17439

Signaler un contenu erroné ou une anomalie

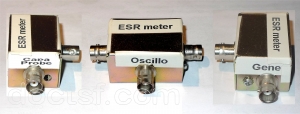

Illustration 1

Collection F17439

Origine : f17439
