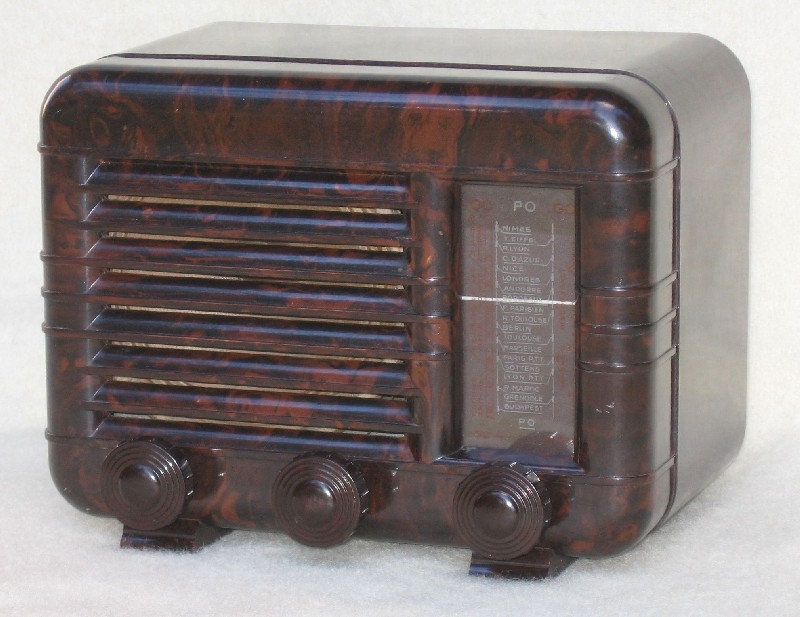

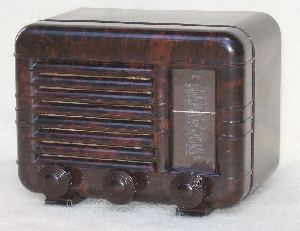

Clément Type S2(13655)

Informations générales

Fonctions

Radio

Matière principale

Plastique (dont bakélite)

Matière : commentaires

Bakélite

Couleurs

Brune, marbrée

Forme de la caisse

Horizontal

Dimensions

Largeur : 225 · Hauteur : 170 · Profondeur : 135 mm

Nombre de boutons

3

Châssis relié au secteur

Oui

Information

Attention, châssis relié au secteur. Risque d'électrisation. Manipulez l'appareil avec précautions et branchez l’appareil par l’intermédiaire d’un transformateur d’isolation pour tout travail sur le châssis de l’appareil en fonctionnement.

Source d'alimentation

Secteur

Type d'alimentation

Tous courants

Alimentation : commentaires

110 V

Haut-parleur, diffuseur

HP à aimant permanent

Equipement

Lampes

Autres caractéristiques

Très proche du Clarville Lutin TC, mais sans cordon chauffant
Utilise des éléments de marque Arena. Attention : Le schéma est faux (erreur de dessin mettant la 25L6 en court circuit et le primaire du transfo de sortie à la masse, et polar de 6Q7 douteuse ou absente )

Prises

Antenne, Terre, PU

Radio

Forme du cadran

Carré / rectangulaire

Gammes

GO, PO, Autres

Gammes : commentaires

OC

Type de montage

Superhétérodyne

Moyenne fréquence

472

Jeux de lampes
