Fiche 29497
Identité Proposez un logoMarque : Cibot Radio
Cibot Radio
Modèle : CR 20 SE
Année : 1965
Caractéristiques
Fonctions : amplificateur
Appareil à 6 lampes
Jeu de lampes 1 : 2*12AU7, 12AX7, 2*7189, EZ81 (Push-pull)
Jeu de lampes 2 : 2*ECC82, ECC83, 2*7189, EZ81
Forme : Horizontal - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 305     H: 105     P: 225 (mm)     Poids : 5,5
Boutons : 5
Alimentation : Secteur alternatif 110/125/145/220/245 V AC
Matière : Métal Façade alu
Couleurs : Coffret vermiculé noir
Haut-parleur : Externe
Prises : Cinch 2x PU, 2x radios, magnéto, TV, micro, HP

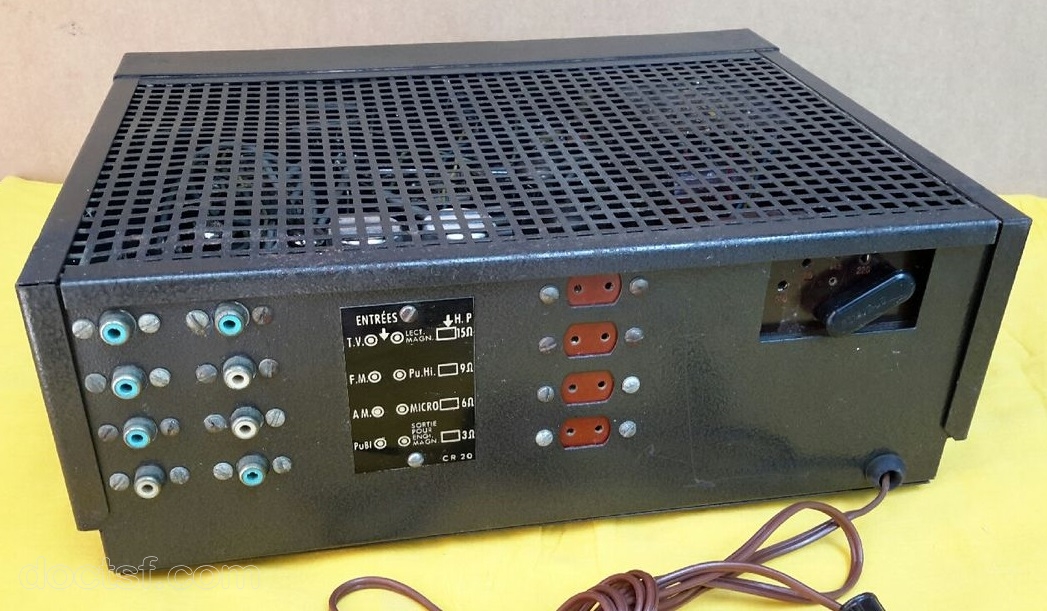

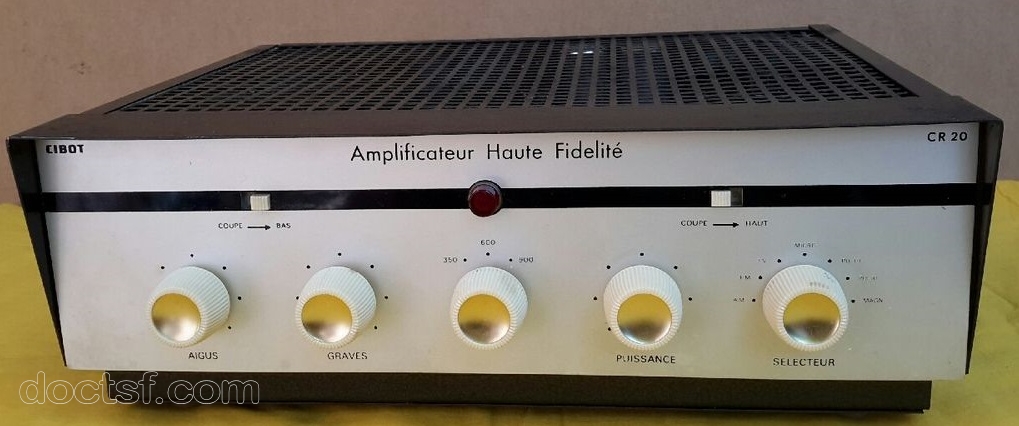

Commentaires : Ampli monophonique avec une puissance nominale de 18W. Contrôle de tonalité séparé graves et aigües + commutateur à trois positions permettant de changer la fréquence charnière de correction des réglages (350, 600 ou 900 Hz). Sélecteurs filtre passe-haut et filtre passe-bas, sélecteur pour 7 entrées dont 2 phonos et 2 radios. À l'arrière : Prises d'entrées Cinch dont une entrée phono pour cellule magnétique (PU-BI/basse impédance) et une autre entrée pour cellule céramique (PU-HI/haute impédance). Les 2 entrées radio sont nommées AM et FM. Sortie enregistrement magnétophone séparée. 4 groupes de prises de sorties haut-parleurs sur 4 impédances de charge différentes (3, 6, 9 et 15 ohms). Nota : Cet ampli possède le même circuit imprimé que le "ST 15 SE", mais les tubes et le schéma sont différents.


1 schéma ou document technique (notice) disponible pour le modèle CR 20 SE Cibot Radio ! Voir ci-contre pour télécharger gratuitement
