Fiche 43190

Identité En savoir plus sur AVOMarque : AVO
AVO Limited

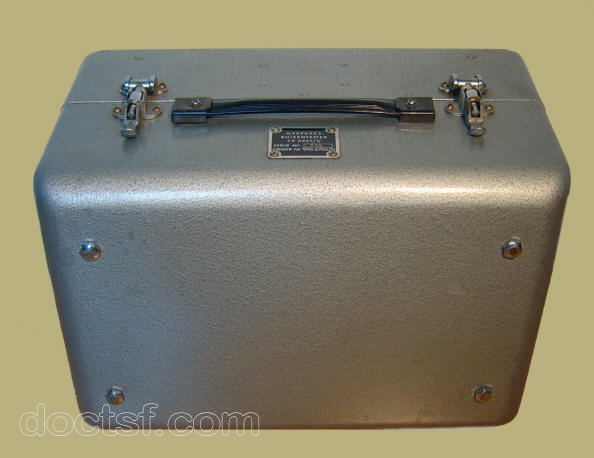

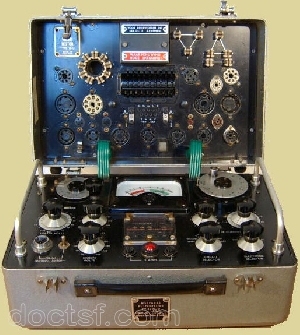

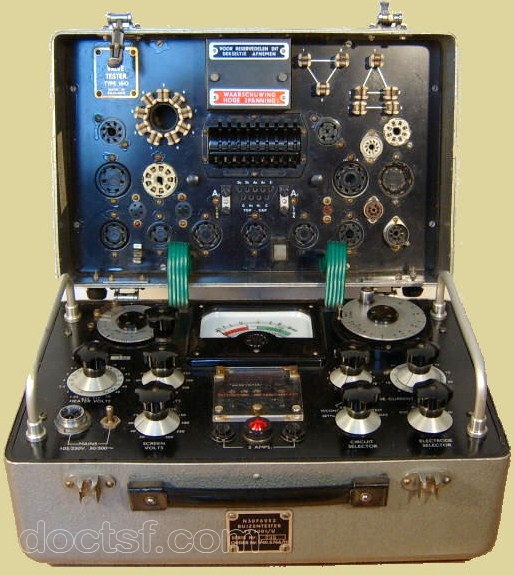

Modèle : CT 160 Valve Tester
Année : 1960
Caractéristiques
Fonctions : Mesure
Appareil à 2 lampes dépourvu d'indicateur visuel
Jeu de lampes : D77, D77 1 modèle avec ces lampes
Dimensions : L: 370     H: 295     P: 255 (mm)     Poids : 11 kg
Alimentation : Secteur alternatif 110 v / 250 v
Matière : Métal
Commentaires : Static and Dynamic Characteristic (Mutual Conductance (mA/V)) Anode Volts: 20, 40, 60, 75, 90, 100, 150, 200, 250, 300, 400V Screen Volts: 20, 40, 60, 75, 90, 100, 125, 150, 200, 250, 300V Neg. Grid Volts: 0 / -40V adjustable Anode Current: 0 / 90mA & 0 / 10mA Set mA/V: 1, 20mA/V slop control Mains Voltage Selector: 110, 180, 200, 220, 240V & -5 / 0 / +5 / +10V Heater Volts Switch 0,625 -117 position: 0,625 /1,25/ 2,0/ 2,5/ 4/ 5/ 6,3/ 10/ 11/ 13/ 16/ 20/ 25/ 30/ 48/ 70/ 117V Heater Volts Switch 1,4 - 80 position 1,4/ 3/ 4,5/ 5,7/ 12,6/ 15/ 18/ 23/ 28/ 35/ 45/ 55/ 80V



1 schéma ou document technique (notice) disponible pour le modèle CT 160 Valve Tester AVO ! Voir ci-contre pour télécharger gratuitement
Création : 23/04/2018 par Delannoy Paul Paul
1 modifications : 23/04/2018 par japa
