Fiche 3628

Identité En savoir plus sur ArcorpMarque : Arcorp

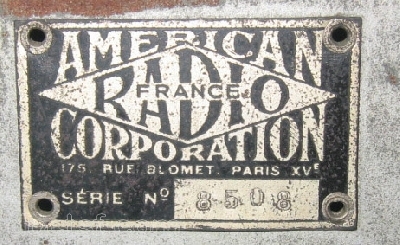

American Radio Corp.
Modèle : 901
Année : 1936
Caractéristiques
Fonctions : radio
Appareil à 10 lampes équipé d'un oeil magique
Jeu de lampes : 6K7, 6A8, 6K7, 6K7, 6H6, 6A6, 6F6, 6F6, 5Y3, EM1 1 modèle avec ces lampes
Type de montage : Superhétérodyne. MF : 472,5
4 gammes : GO PO 2xOC

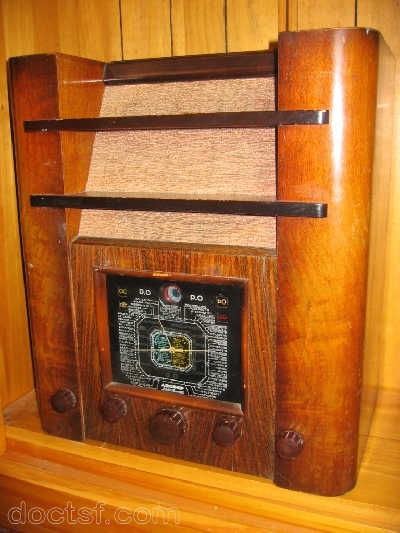

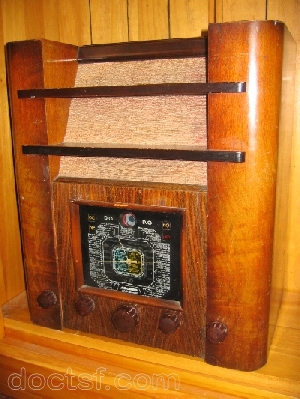

Forme : Vertical - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 44     H: 49     P: 28 (mm)     Poids : 18.5
Cadran : carré ou rect.
Boutons : 5
Alimentation : Secteur alternatif 110-240 V ( 25Hz )
Matière : Bois

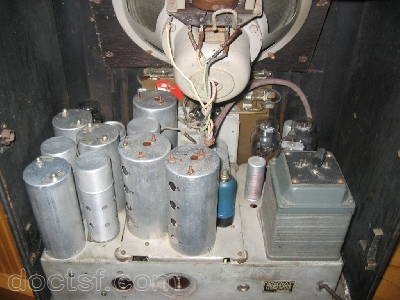

Commentaires : Amplificateur HF: 6K7 ; CV trois cages ; trois transformateurs FI dont les deux premiers sont à sélectivité variable ( 3 positions ). Push-pull de 6F6 pour l’étage final BF



1 schéma ou document technique (notice) disponible pour le modèle 901 Arcorp ! Voir ci-contre pour télécharger gratuitement
Dans la collection de Marcelin Jean-Christophe
