Alfar - Le Musical HP 852 radio

Fiche 30834

Identité

Marque : Alfar

Alfar

Modèle : Le Musical HP 852

Année : 1949

Caractéristiques
Fonctions : radio
Appareil à 9 lampes équipé d'un oeil magique

Jeu de lampes : 6E8, 6M7, 6H8, 6Q7, ECC40, 6M6, 6M6, 5Y3GB, 6AF7
Forme : Horizontal
Type de montage : Superhétérodyne
4 gammes : GO PO 2 × OC - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 565 H: 390 P: 275 (mm)
Cadran : carré ou rect.
Boutons : 4
Alimentation : Secteur alternatif 110 - 130 - 145 - 220 - 240 V
Matière : Bois
Commentaires : Montage décrit dans la revue Le Haut-Parleur N° 852 du 22 septembre 1949 Page 19

1 schéma ou document technique (notice) disponible pour le modèle Le Musical HP 852 Alfar ! Voir ci-contre pour télécharger gratuitement

Signaler un contenu erroné ou une anomalie

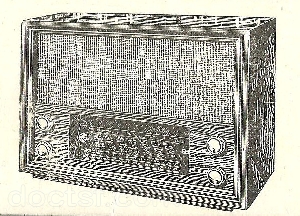

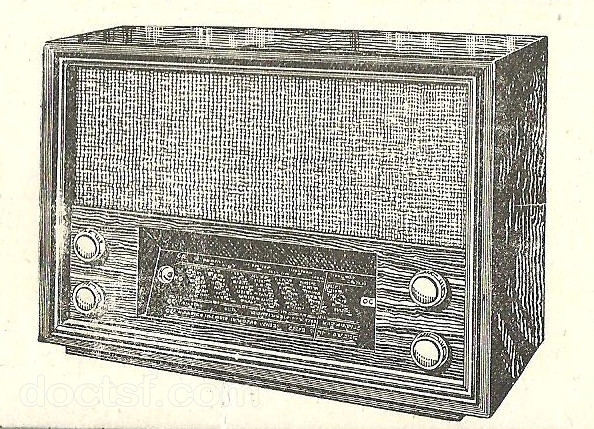

Illustration 1
