Le Grand Livre de la TSF
Ne branchez jamais un appareil ancien sans l'avoir fait réviser. Risque électrique
Fiche
68918
Identité
Marque :
A.M.E.
A.M.E.
Modèle :
7 G 1680 B
Année :
1947
Caractéristiques
Fonctions :
radio
Appareil à 17 lampes
- Galvanomètre
Jeu de lampes :
6SG7
,
6SG7
,
6SA7
,
6J5
,
6SG7
,
6E8
,
6SG7
,
6SG7
,
6E8
,
6H6
,
6H8
,
6H6
,
6V6
,
6AF7
,
5Y3
,
5Y3
,
REG110
Forme :
Horizontal
Type de montage :
Superhétérodyne. MF : 1600 - 80 kHz
7 gammes
1.75 - 40 MHz
- caractéristiques tirées de : https://www.doctsf.com -
Dimensions :
L: 800 H: 400 P: 500 (mm) Poids : 65
Cadran :
carré ou rect.
Alimentation :
Secteur 90- 250v
Matière :
Métal
Couleurs :
Gris bleu
Commentaires :
Appareil de présérie , par la suite (AME1680-BA) les transfos MF seront en enfichables et en tôle légère au lieu d’une fonderie d’aluminium
Voir aussi :
A.M.E. 7G 1680 MA
Voir aussi :
A.M.E. 7G1680 BA
Dans la collection de F6CER
Signaler un contenu erroné ou une anomalie

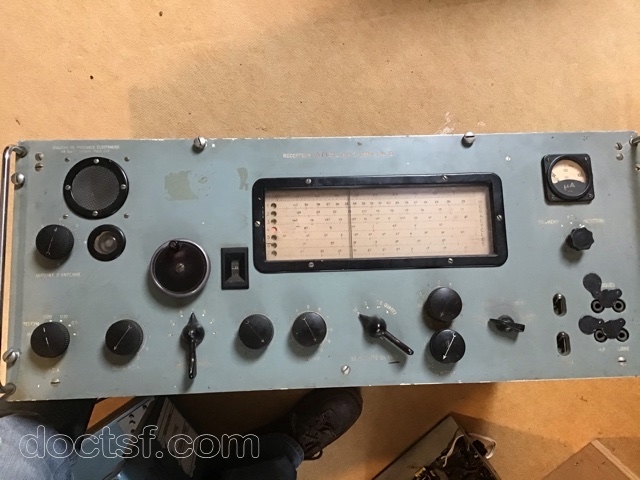

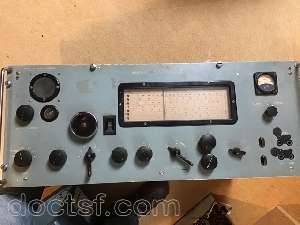

A.M.E. - 7 G 1680 B
Illustration 6
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 1
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 2
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 3
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 4
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 5
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 7
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 8
Collection F6cer
A.M.E. - 7 G 1680 B
Illustration 9
Collection F6cer
