Fiche 24887
Identité Proposez un logoMarque : Eurelec
Eurelec
Modèle : 412
Année : 1958
Caractéristiques
Fonctions : mesure
Appareil à 1 lampes
Jeu de lampes : ECF80 1 autre modèle avec ces lampes - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 305     H: 230     P: 100 (mm)
Alimentation : Secteur alternatif 125 - 160 - 220 V
Matière : Métal
Couleurs : gris bleu

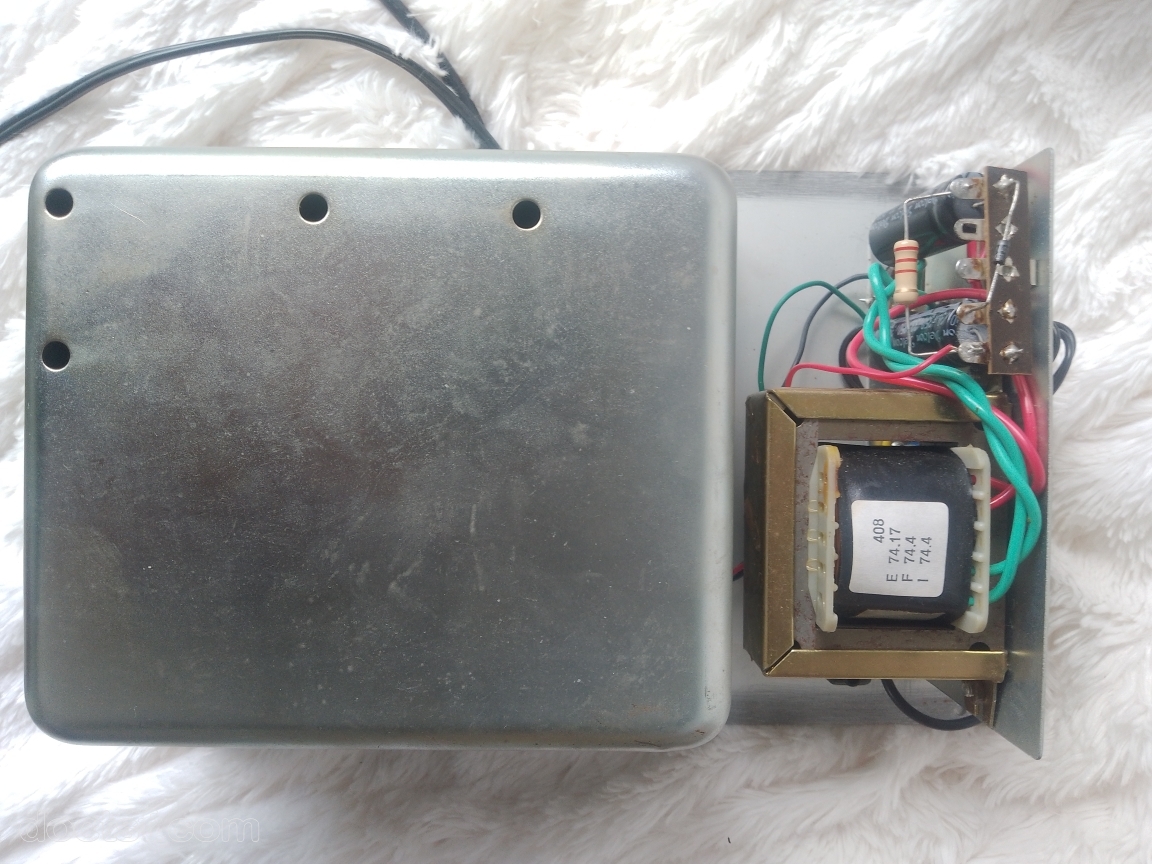

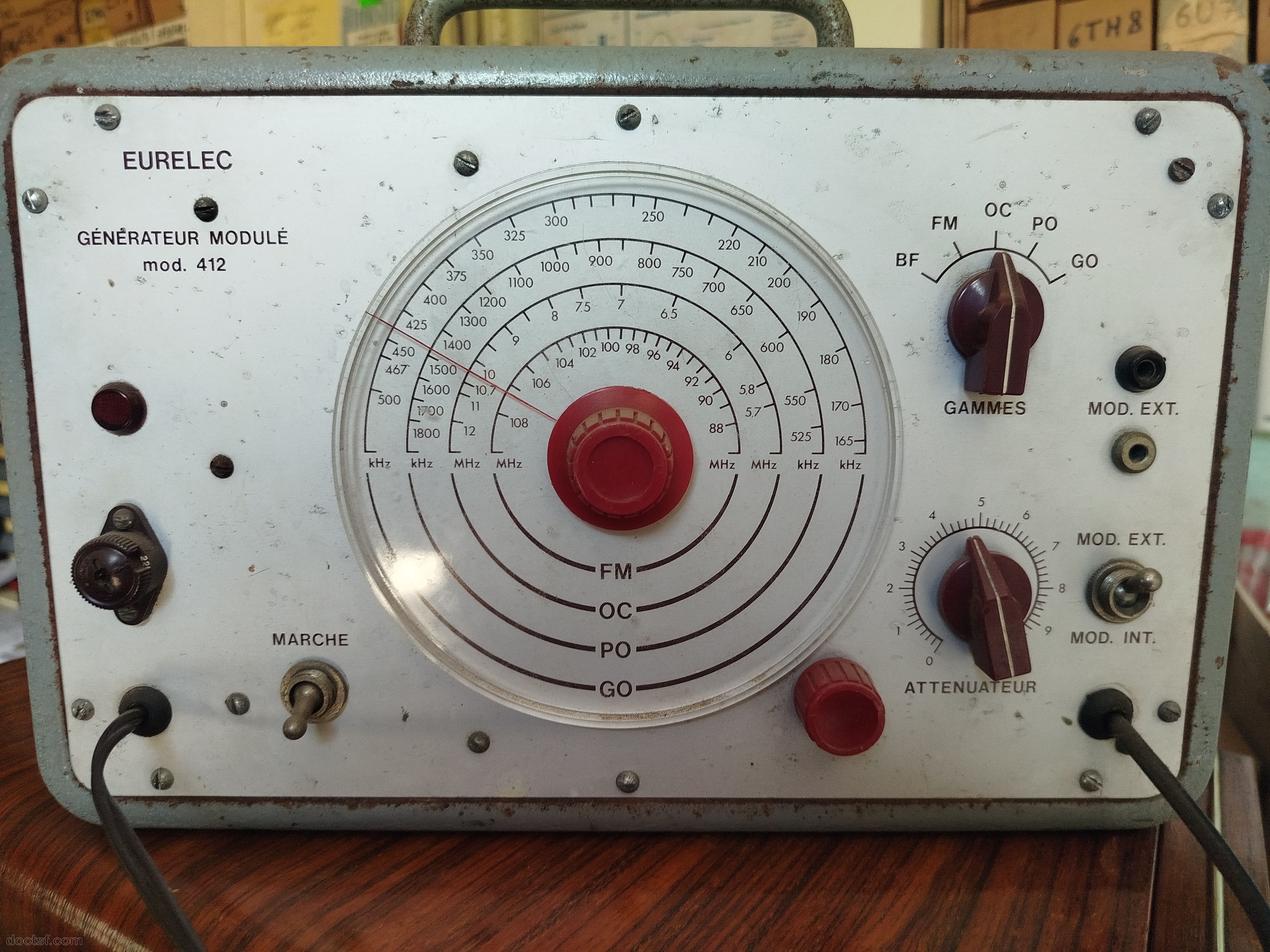

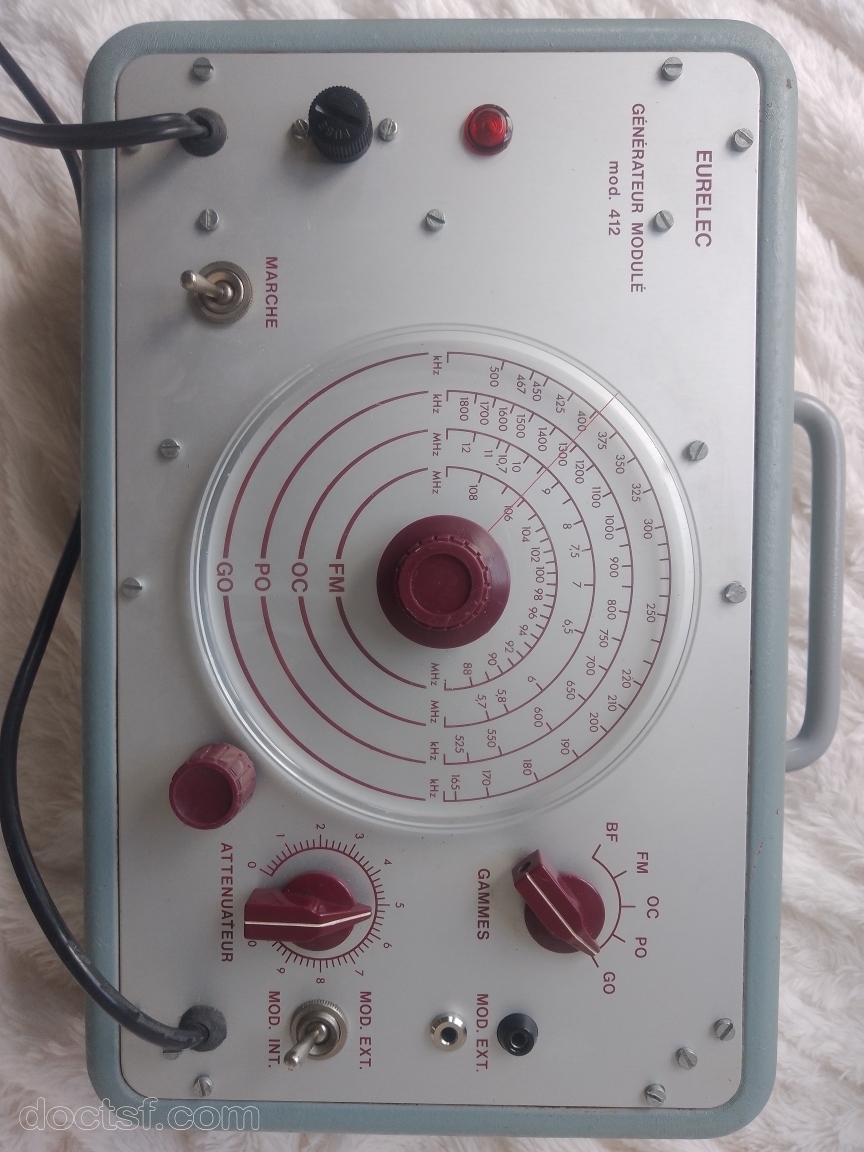

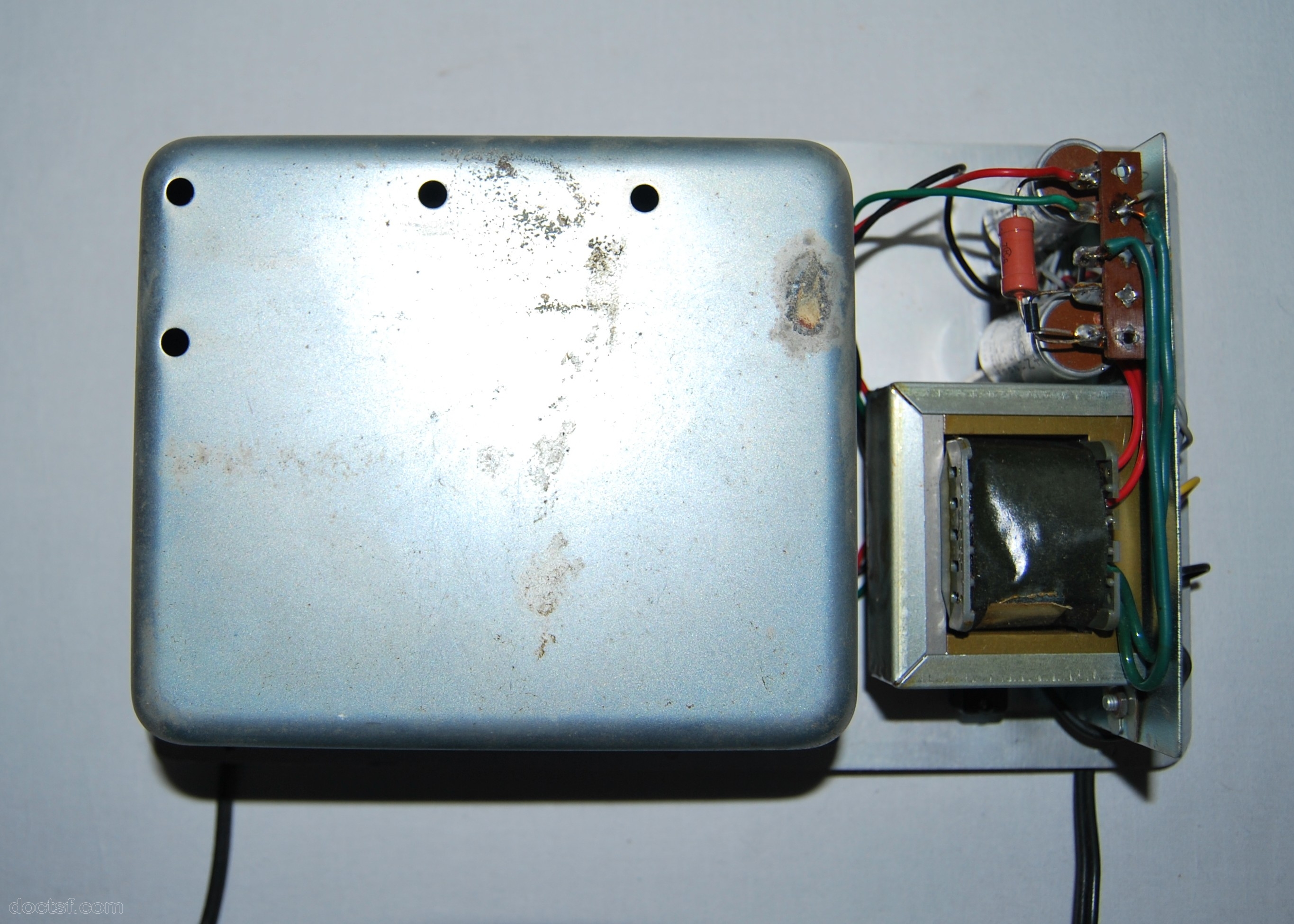

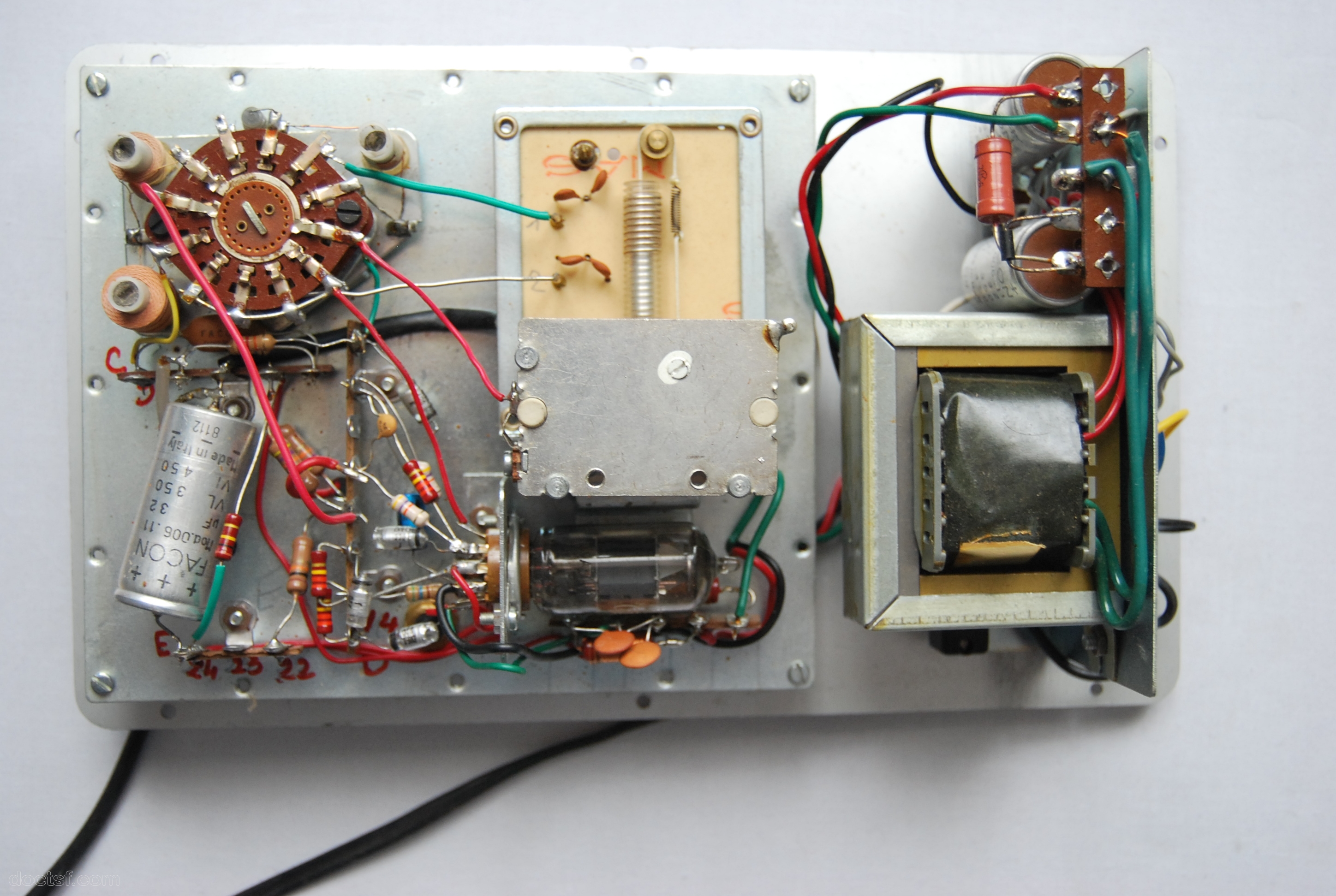

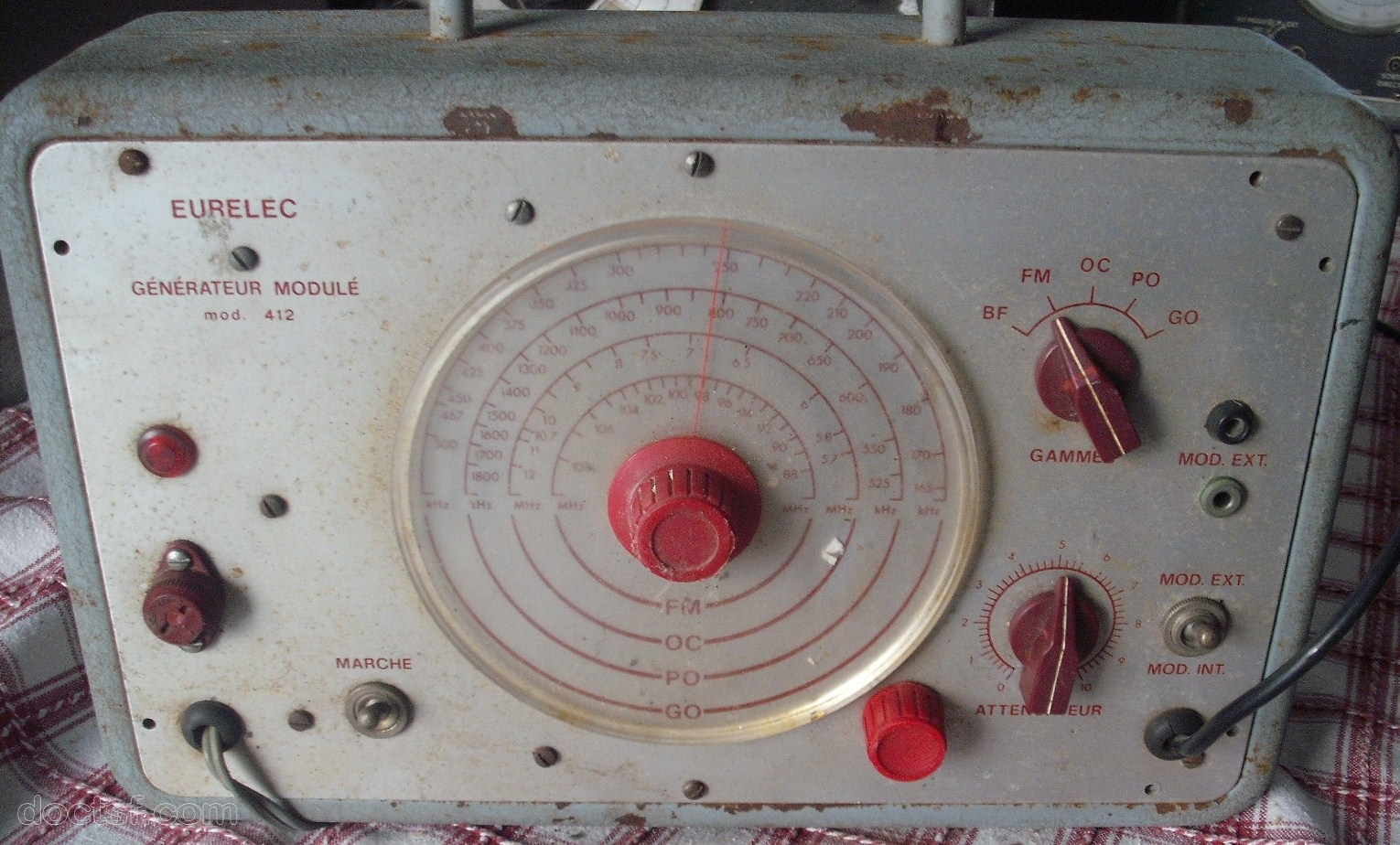

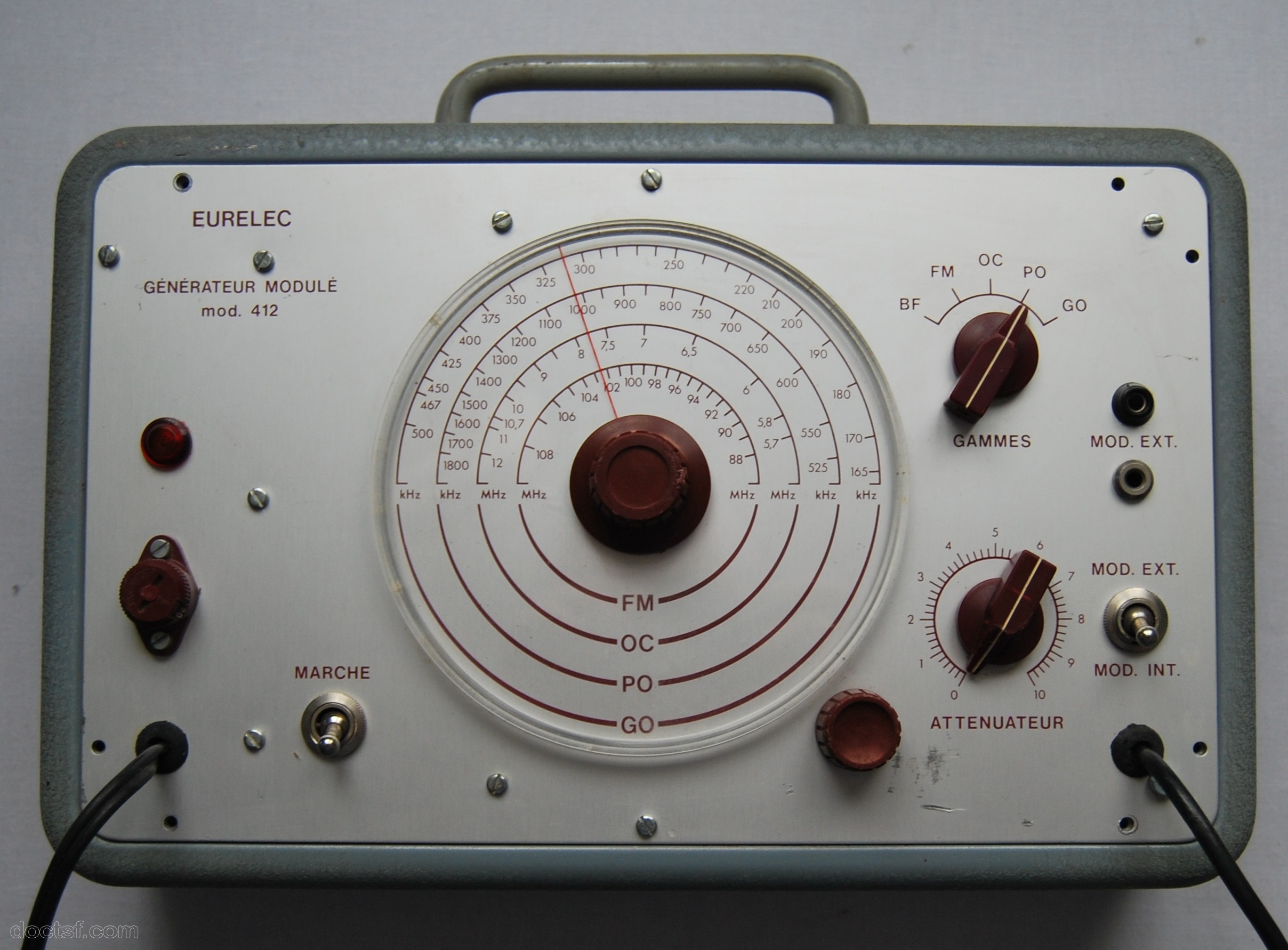

Commentaires : Générateur HF modulé Fin avril 2025 (trouvé en très bel état de façade !!!) je reçois un modèle qui contient de la résistance couche carbone COGECO (Philips/RTC) Le sélecteur de tension est remplacé par un porte fusible (la sélection se fait en soudant correctement le fil primaire au porte fusible. Une barrette à 3 cosses (centrale à masse mécanique), 2 maintiennent les fils inutilisés. On a donc curieusement 125v, 160v et 220V La diode est une GI 1N4004? en boitier époxy noir. On note que le câblage est inversé pour la HT.(diode la plus éloigné du transfo) pour un exemple de photo d'un autre appareil. Pour le cablage, du fil fin du transfo sous gaine peuvent être fragile au niveau soudures sur des cosses. Les boutons de réglage niveau et sélection bande est à flèche de couleur rouge. Tout le marquage est rouge. La façade est en dural anodisée naturelle. La self d'entrée HT du bloc blindé est montée trop vers extérieur. Lors du remontage du capot blindage , celle repousse l'isolant et mets en CC C2. Un isolant papier est tapissé sur le pourtour intérieur du capot et est collé avec du ruban adhésif noir d'électricien. Le papier est fortement gondolé, le ruban d'adhésif mal collé ou se décolle... Le porte fusible a aussi besoin d'être fortement serré pour faire contact. Une fois le CC enlevé cela fonctionne sur les 4 gammes de F. Précision variable. La fréquence BF est un peu basse 860 Hz. L'oxydation anodique de façade est isolante et pour assurer la continuité électrique a été brossée précèdemment. Seul hic est une possible oxydation de l'adx nu du coffret.(fixation 10 vis) La poignée est peinte en gris clair. Manqueraient des pieds patins pour position debout ou couchée (cette dernière plus stable vue épaisseur du coffret)



2 schémas ou documents techniques (notices) disponibles pour le modèle 412 Eurelec ! Voir ci-contre pour télécharger gratuitement
Dans la collection de f17439, joel22, EverOndia, alain28
