Fiche 50478
Identité Proposez un logoMarque : Philips
Philips
Modèle : 22 RH 742
Année : 1976
Caractéristiques
Fonctions : radio amplificateur
Galvanomètre
60 semi-conducteurs : 40 transistors, 17 diodes, 3 IC
Forme : Horizontal
Type de montage : Superhétérodyne. MF : 452 kHz / 10,7 MHz
4 gammes : GO PO OC FM à 5 présélections - Bande FM étendue de 87,5 à 104 MHz
Clavier : 15 touches - caractéristiques tirées de : https://www.doctsf.com -
Dimensions : L: 603     H: 117     P: 295 (mm)
Cadran : carré ou rect.
Boutons : 1+4
Alimentation : Secteur alternatif 110-127/ 220-240 V AC
Matière : Plastique Façade alu et noire
Couleurs : Coffret noir
Haut-parleur : Externes
Prises : DIN PU, magnéto, 4x HP, antennes AM/FM, casque
Commentaires : Ampli-tuner stéréo avec une puissance nominale de 2x15W sous 4 ohms. Galvanomètres d'accord (niveau signal et fréquences pour les 5 présélections FM). Contrôle de tonalité séparé graves et aigües + volume et balance sur curseurs linéaires. Touche Loudness (Contour), touche AFC. Prise casque (DIN en croix) en façade derrière une trappe basculante. À l'arrière : Sélecteur de tension secteur, prises IEC antennes AM et FM 300 ohms. 4 sorties haut-parleurs sur prises DIN.
Signaler un contenu erroné ou une anomalie

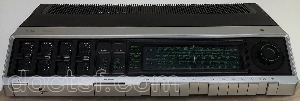

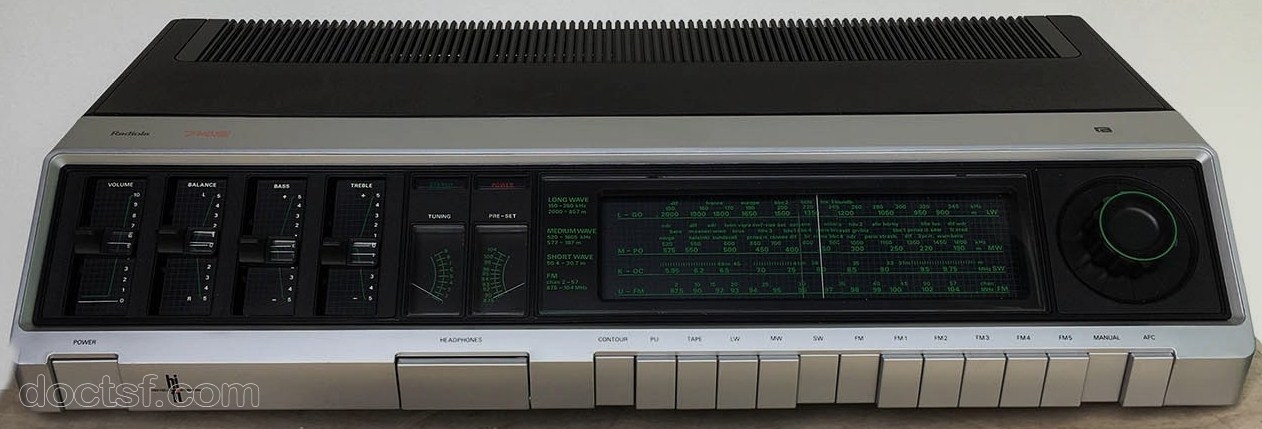

Illustration 1
Transmis par Delannoy_paul
